Como fornecedor do GaN Charger USB C, muitas vezes sou questionado sobre como esses carregadores lidam com situações de sobretensão. Neste blog, irei me aprofundar nos mecanismos e tecnologias que permitem ao GaN Charger USB C lidar efetivamente com sobretensão, garantindo a segurança e o desempenho do processo de carregamento.
Compreendendo a sobretensão
A sobretensão ocorre quando a tensão fornecida a um dispositivo excede sua faixa normal de tensão operacional. Isto pode ser causado por vários factores, tais como flutuações na rede eléctrica, aparelhos eléctricos defeituosos nas proximidades ou problemas com a própria fonte de energia. Para dispositivos eletrônicos, a sobretensão pode causar danos graves, incluindo falha de componentes, vida útil reduzida e, em alguns casos, até representar um risco à segurança, como superaquecimento ou incêndio.
O significado da proteção contra sobretensão no carregador GaN USB C
Os carregadores GaN (nitreto de gálio), especialmente aqueles com portas USB - C, ganharam popularidade devido à sua alta densidade de potência, tamanho compacto e recursos de carregamento rápido. No entanto, com essas vantagens vem a necessidade de proteção robusta contra sobretensão. Dispositivos USB - C, como smartphones, laptops e tablets, são sensíveis a flutuações de tensão. Um aumento repentino de tensão pode danificar a bateria, o circuito de carregamento do dispositivo ou outros componentes internos. Portanto, um mecanismo confiável de proteção contra sobretensão é crucial para o bom funcionamento e segurança do carregador e do dispositivo conectado.
Como o carregador GaN USB C lida com a sobretensão
1. Circuitos de regulação de tensão
Uma das principais maneiras pelas quais o GaN Charger USB C lida com a sobretensão é por meio de circuitos de regulação de tensão. Esses circuitos são projetados para manter uma tensão de saída estável, independentemente das variações da tensão de entrada. Em um carregador GaN, o circuito de regulação de tensão monitora continuamente a tensão de saída. Se a tensão começar a subir acima do limite definido, o circuito ajusta o processo de carregamento para trazer a tensão de volta ao nível normal.
Por exemplo, a maioria dos carregadores USB-C são projetados para produzir uma tensão de 5 V, 9 V, 12 V ou até mais alta em alguns cenários de carregamento rápido. O circuito de regulação de tensão garante que a tensão de saída permaneça dentro de uma estreita faixa de tolerância em torno desses valores definidos. Isto é conseguido através do uso de reguladores de tensão, que podem ser reguladores lineares ou de comutação. Os reguladores de comutação são mais comumente usados em carregadores GaN devido à sua maior eficiência, especialmente em níveis de potência mais elevados.
2. Chips de proteção contra sobretensão (OVP)
Outro componente importante no tratamento de sobretensão é o chip de proteção contra sobretensão (OVP). O chip OVP atua como proteção contra tensão excessiva. Ele foi projetado para detectar quando a tensão excede um nível seguro pré - determinado e cortar imediatamente a fonte de alimentação do dispositivo conectado.
O chip OVP monitora continuamente a tensão na saída do carregador. Se a tensão subir acima do limite, que normalmente é definido um pouco acima da tensão normal de operação, o chip OVP aciona um mecanismo de proteção. Isso pode envolver o desligamento da saída de energia do carregador ou a redução da tensão para um nível seguro. Assim que a condição de sobretensão for resolvida, o carregador poderá retomar a operação normal.
3. Transistores GaN e seu papel
Os transistores GaN desempenham um papel significativo no tratamento de sobretensão do carregador GaN USB C. Os transistores GaN têm várias vantagens sobre os transistores de silício tradicionais, incluindo velocidades de comutação mais rápidas, menor resistência e tensões de ruptura mais altas.
A alta tensão de ruptura dos transistores GaN significa que eles podem suportar tensões mais altas sem serem danificados. Isso fornece uma camada adicional de proteção contra situações de sobretensão. Em um carregador, os transistores GaN são usados na etapa de conversão de energia. Eles podem lidar com picos repentinos de tensão com mais eficiência do que os transistores de silício, reduzindo o risco de danos aos componentes internos do carregador.
4. Protocolos de carregamento inteligentes
Muitos dispositivos GaN Charger USB C suportam protocolos de carregamento inteligentes, como USB Power Delivery (PD). Esses protocolos permitem que o carregador e o dispositivo conectado se comuniquem entre si e negociem a tensão e a corrente de carga ideais.
Por exemplo, quando um dispositivo é conectado a um carregador GaN compatível com PD, o dispositivo envia uma solicitação de tensão e corrente específicas. O carregador então ajusta sua saída de acordo. Se ocorrer uma situação de sobretensão, o protocolo de carregamento inteligente pode detectá-la e enviar um sinal ao carregador para reduzir ou cortar o fornecimento de energia. Esta comunicação entre o carregador e o dispositivo ajuda a evitar danos por sobretensão.
Aplicações e exemplos do mundo real
Para ilustrar a eficácia do GaN Charger USB C no tratamento de sobretensão, vamos considerar alguns cenários do mundo real.
Imagine uma situação em que haja um surto na rede elétrica. Um carregador tradicional pode não ser capaz de lidar com o aumento repentino de tensão, causando danos ao carregador e ao dispositivo conectado. No entanto, um carregador GaN USB C com proteção adequada contra sobretensão detectará a condição de sobretensão e tomará as medidas apropriadas. O circuito de regulação de tensão tentará manter uma tensão de saída estável e, se a tensão exceder o nível seguro, o chip OVP cortará a fonte de alimentação.
Outro exemplo é quando se usa um carregador em um ambiente com fontes de energia não confiáveis, como em algumas áreas remotas ou durante uma queda de energia com um gerador reserva. A tensão destas fontes pode ser instável, com flutuações frequentes. Um carregador GaN USB C pode se adaptar a essas variações e garantir que o dispositivo conectado seja carregado com segurança.
Nossos produtos GaN Charger USB C

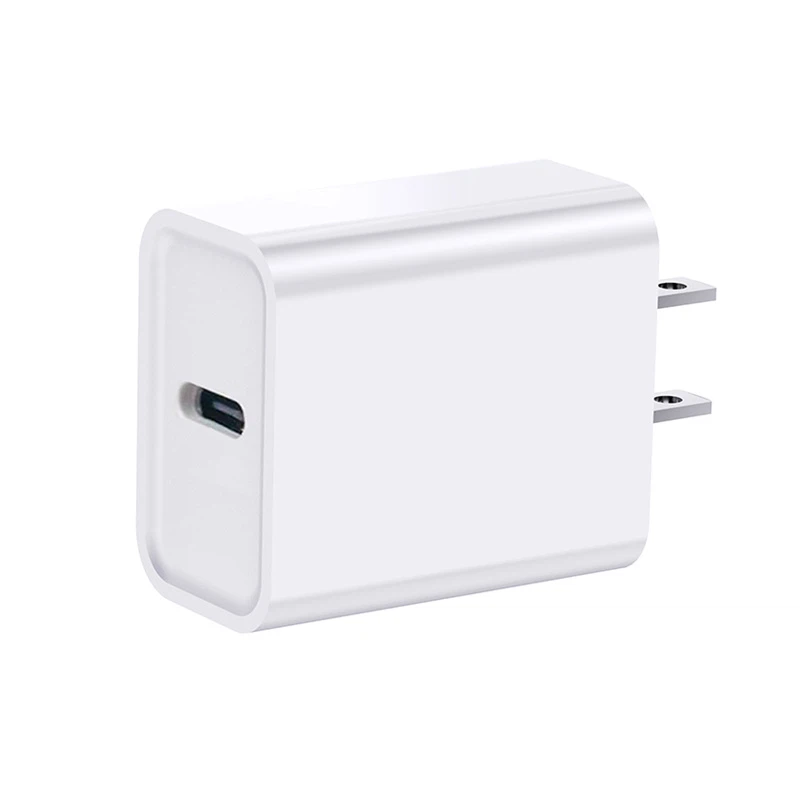

Como fornecedor, oferecemos uma gama de produtos GaN Charger USB C de alta qualidade. Por exemplo, nossoAdaptador de energia de carregamento rápido PD para EUAfoi projetado para fornecer carregamento rápido e seguro para uma variedade de dispositivos no mercado dos EUA. É equipado com mecanismos avançados de proteção contra sobretensão, incluindo circuitos de regulação de tensão e chips OVP, para garantir a segurança de seus dispositivos.
NossoCarregador de viagem rápido transparente de porta dupla para celularé uma ótima opção para viajantes. Ele não apenas oferece recursos de carregamento rápido, mas também possui proteção confiável contra sobretensão. Este carregador pode ser usado em diferentes países e pode lidar com várias fontes de energia, mantendo seus dispositivos móveis seguros.
Além disso, nossocarregador de parede 20w USB Cé um carregador compacto e eficiente, adequado para carregar smartphones e outros dispositivos pequenos. Ele usa tecnologia GaN para fornecer carregamento rápido e seus recursos de proteção contra sobretensão garantem que seu dispositivo seja carregado sem qualquer risco de danos.
Contate-nos para compras
Se você estiver interessado em nossos produtos GaN Charger USB C e quiser discutir compras, recomendamos que você entre em contato conosco. Nossa equipe de especialistas está pronta para fornecer informações detalhadas sobre nossos produtos, preços e opções de personalização. Quer você seja um varejista, um distribuidor ou um OEM em busca de carregadores de alta qualidade, podemos atender às suas necessidades.
Referências
- "Eletrônica de Potência: Conversores, Aplicações e Design" por Ned Mohan, Tore M. Undeland e William P. Robbins.
- "USB Type - C e USB Power Delivery: Guia de design e aplicação" por Charles E. Perry.
- Documentação técnica de fabricantes de transistores GaN, como EPC (Efficient Power Conversion) e Navitas Semiconductor.
